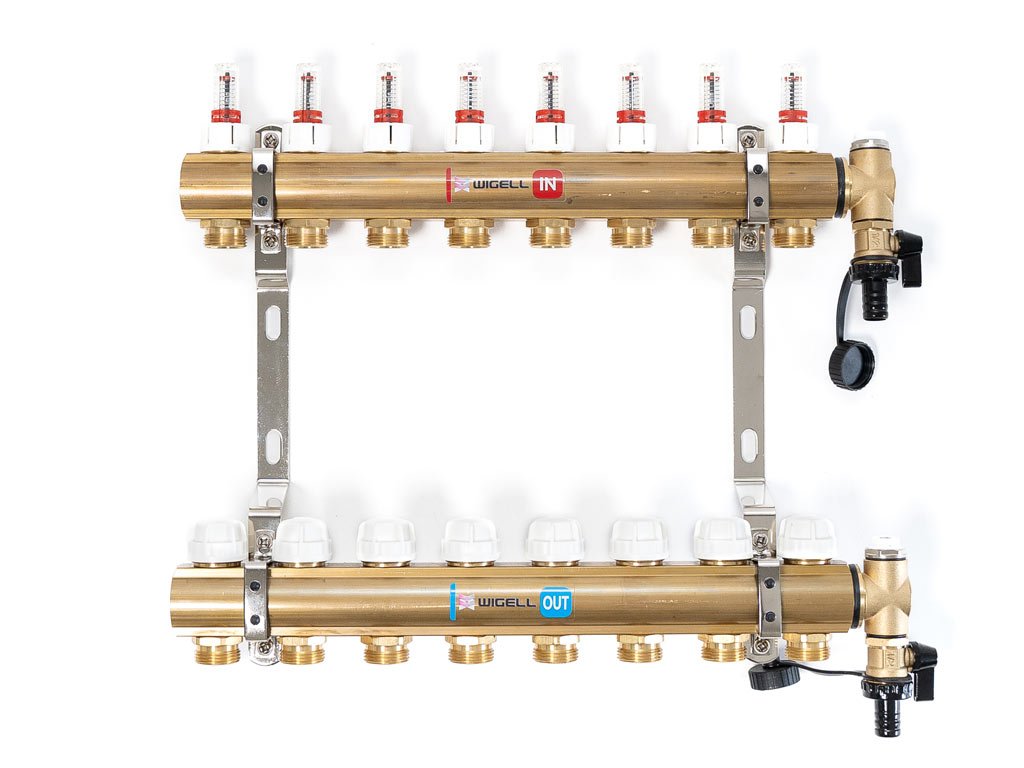

Podlahový rozdeľovač WIGELL, 8 okruhov, mosadzný + odvzdušňovanie na kľúč

Podrobný popis

Rozdeľovač pre podlahové kúrenie je hlavným komponentom pre rovnomerné rozdelenie tepla v podlahových vykurovacích systémoch. Varianty rozdeľovačov zahŕňajú rôzne počty okruhov, obvykle od 2 do 18, a sú kompatibilné s podlahovým kúrením v priemeroch rúrky 16–20 mm.

Rozdeľovače Wigell je možné namontovať priamo na stenu alebo pomocou dodaných držiakov do skrine rozdeľovača. Montážna poloha je ľubovoľná. Na tento rozdeľovač môžete pomocou zverného šróbenia pripojiť rúrky PeX-AL-PeX alebo Pe-rt.

Parametre produktu

• Prípustné teploty kvapalín: - 10 °C až 120 °C
• Max. pracovný tlak: 4 - 6 barov
• Max. skúšobný tlak: 10 barov
• Rozsah merania: 0-5 l/min
• Prietok: 1,12 m³/h
• Pripojenie vstupu a výstupu: 1"
• Prietokomery: dvojregulačné s možnosťou uzamknutia

Výhody rozdeľovačov Wigell

• U každého rozdeľovača je vykonaná tlaková skúška, čo zaisťuje jeho spoľahlivosť a dlhú životnosť.
• Je možné zvoliť odvzdušňovač manuálny alebo automatický.
• Rozmer skrine je presne určený pre daný počet okruhov a perfektne pasuje.
• Regulačné ventily môžete zvoliť v dvoch variantoch s prípravou pre teplomer, a to rohové alebo priame.
• Rozdeľovač je osadený regulačnými ventilmi, prietokomermi a odvzdušňovačmi.

Video k tlakovej skúške

Zostava tohto rozdeľovača sa skladá z

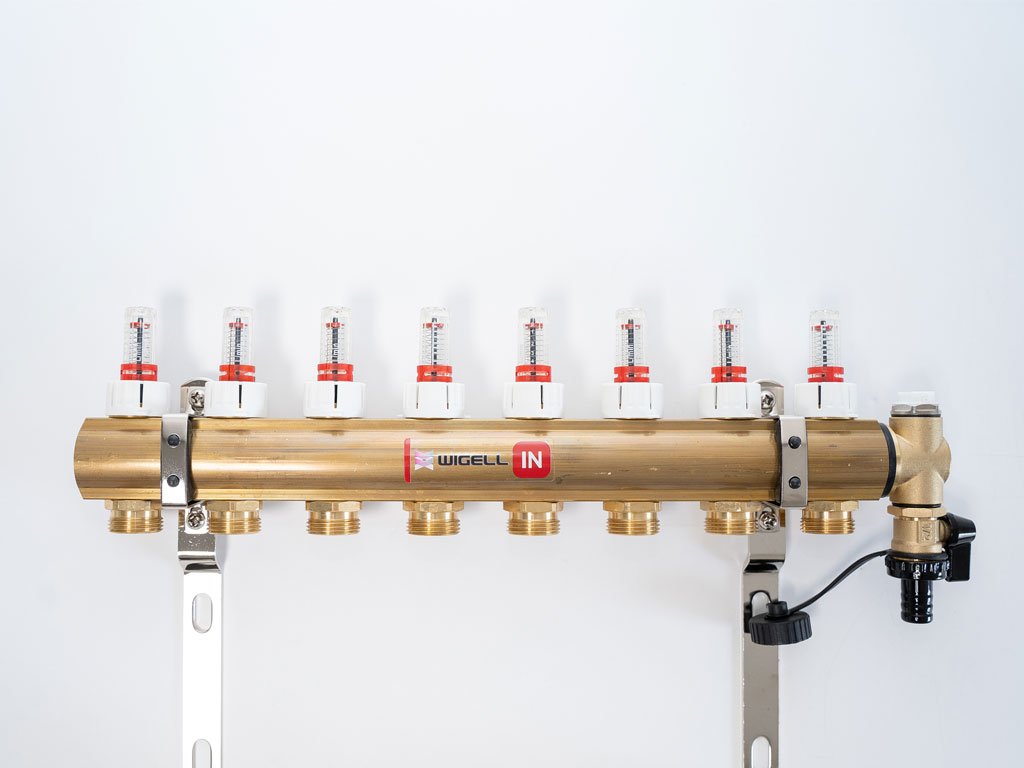

Telo vykurovacej vody:

• prietokomery zakončené niplom a spojkou typu PEX 3/4 x 16
• odvzdušňovacia a vypúšťacia jednotka s odvzdušňovačom na kľúč (možno použiť aj automatický odvzdušňovač)

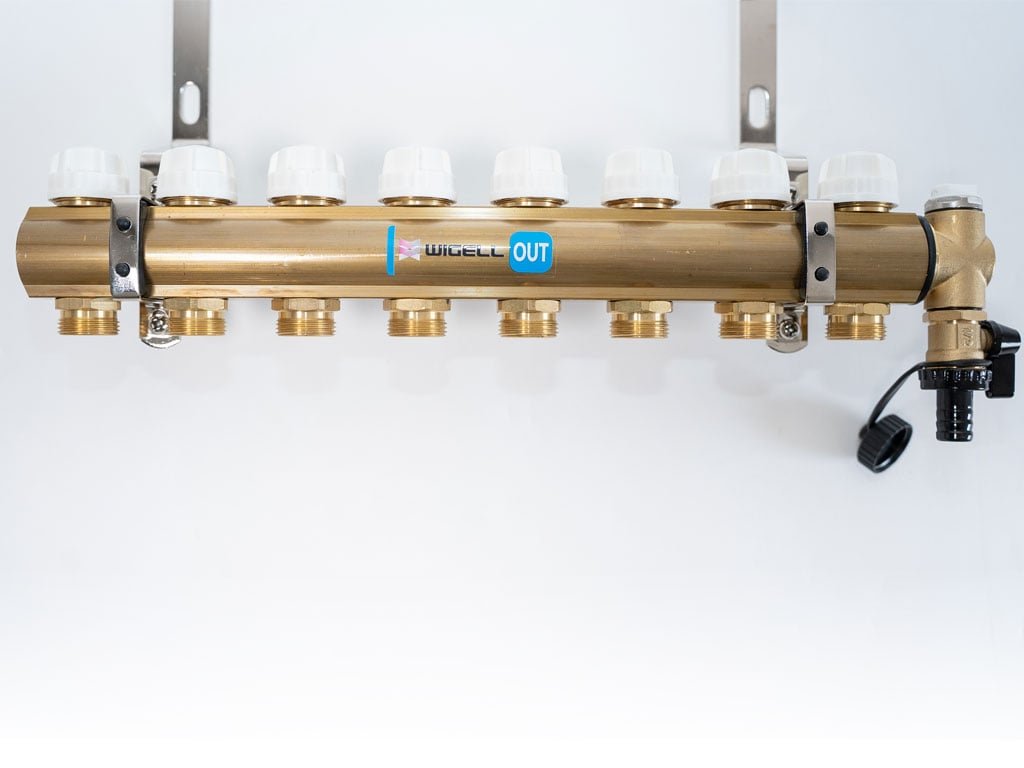

Telo vratnej vody:

• termostatické ventily M30 x 1,5 - možnosť montáže tepelných pohonov
• niple s namontovanými spojkami typu PEX 3/4 x 16
• odvzdušňovacia a vypúšťacia jednotka s odvzdušňovačom na kľúč

Prietokomer:

Slúži na nastavenie prietoku vykurovacej vody v l/min a tým na vyregulovanie tlakových diferencií jednotlivých vykurovacích okruhov. Podľa smeru otočenia spodnej časti prietokomeru znižujete alebo zvyšujete prietok vykurovacej vody, alebo ho úplne uzavriete. Na priehľadnej časti prietokomeru hladina vody zobrazuje prietok vody v l/min.  Max. prevádzkový tlak je 1 MPa.

Termostatický ventil:

Termostatické ventilové vložky s ručnými hlavicami slúžia na uzavretie jednotlivých vykurovacích okruhov. S týmito ručnými hlavicami nie je možné jednotlivé vetvy regulovať. Ručné hlavice je možné demontovať a nahradiť elektrickými pohonmi.

Odzvdušňovacia a vypúšťacia jednotka:

Slúži na odvzdušnenie vykurovacej sústavy. Odvzdušňovací ventil tejto jednotky je manuálny (na kľúč), možno ho vymeniť za automatický odvzdušňovací ventil.

Čo k odvzdušňovaču ešte dokúpiť?

Na správne zapojenie je potrebné ďalšie príslušenstvo. Nižšie vyberte súčiastky na pripojenie, ktoré sú s týmto rozdeľovačom plne kompatibilné:

• Podomietkové a nadomietkové skrine
• Zmiešavacie sady (čerpadlo WILO + ESBE ventil) - pre varianty bez už zabudovaného čerpadla
• Guľové ventily pri pripojení bez obehového čerpadla
• Zverné šróbenie

V rámci pokládky rúrok odporúčame dokúpiť ešte:

• Rúrky podlahového kúrenia
• Fólie podlahového kúrenia
• Spony na upevnenie podlahových rúrok
• Takery a odvíjače
• Dilatačné pásky na stenu

Balenie a spôsob doručenia

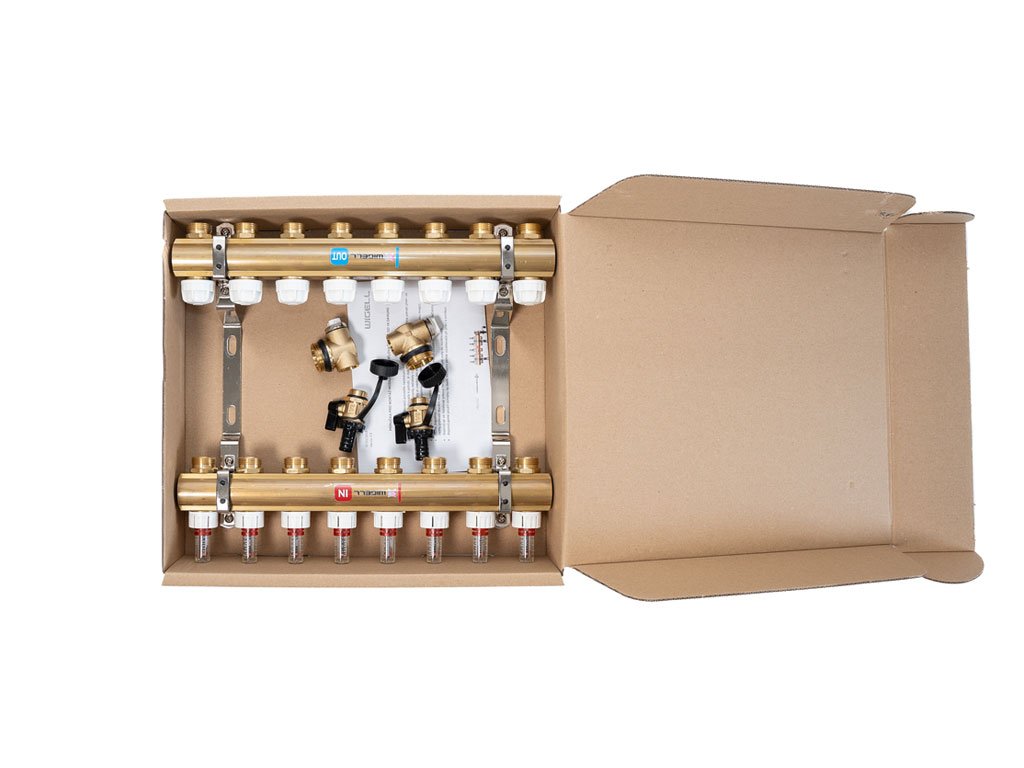

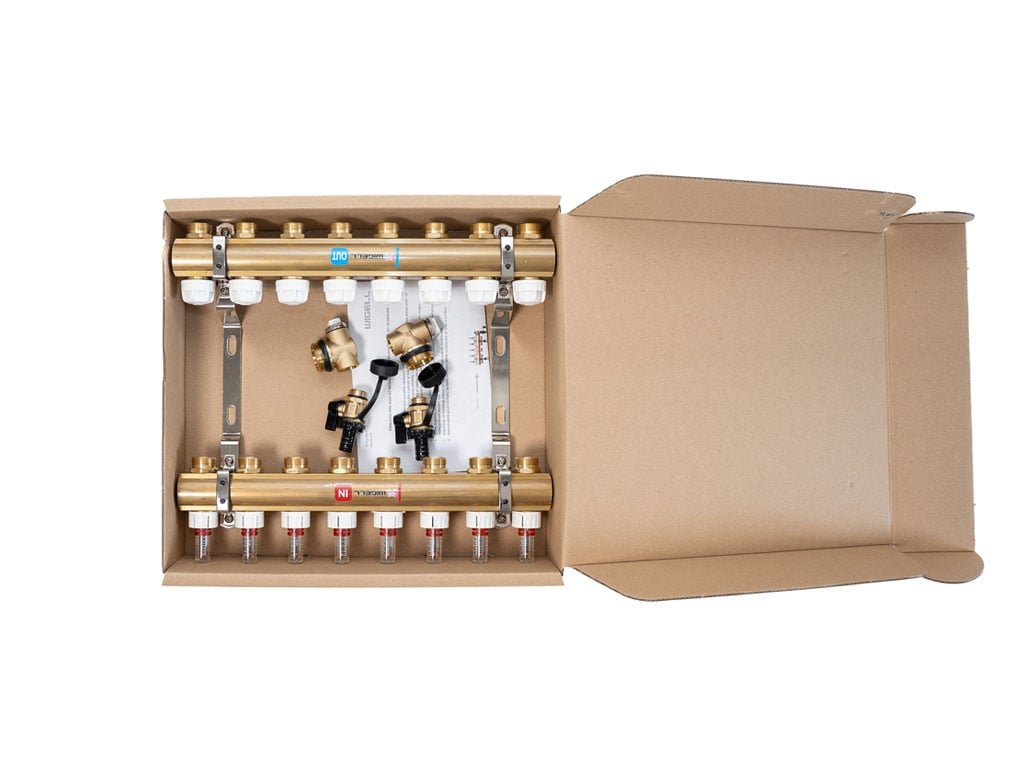

Produkt Vám doručíme štandardnou balíkovou prepravou a bude zabalený tak, aby počas prepravy nedošlo k jeho poškodeniu. Samotný spôsob zabalenia závisí od počtu objednaných kusov a ďalších položiek objednávky. Samostatný rozdeľovač bude najčastejšie zabalený v kartónovej krabici a strečovej fólii.
